松套層絞式煤礦用阻燃光纜（MGTSV）

MGTSV礦用光纜的結構是將 250μm   光纖套入高模量材料制成的松套管中，松套管內填充防水化合物。纜芯的中心是一根金屬加強芯，對于某些芯數的光纜來說，金屬加強芯外還需擠上一層聚乙烯（PE）。松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水填充物。雙面涂塑鋼帶（PSP）縱包后擠制PE內護套，在擠制藍色PVC阻燃護套成纜。

MGTSV礦用光纜產品特點

?    具有很好的機械性能和溫度特性

?    松套管材料本身具有良好的耐水解性能和較高的強度

?    管內充以特種油膏，對光纖進行了關鍵性保護

?    特別設計的緊密的光纜結構，有效防止套管回縮

?    良好的抗壓性和柔軟性

?    特種護套材料具有優異的阻燃性能

?    采用下列措施來確保光纜的防水性能：

-   單根鋼絲中心加強芯

-   松套管內填充特種防水化合物

- 完全纜芯填充

-   雙面涂塑鋼帶（PSP）提高光纜的抗透潮能力

松套層絞式煤礦用阻燃光纜

　　光纜具有良好的機械性能，如金屬加強件、松套層、絞合填充型、，鋼制聚乙烯護套和PVC外護套

　　松套材料本身具有良好的耐水解性和高強度

　　管內填充特殊油脂以保護光纖

　　特殊設計的緊湊光纜結構可有效防止套管縮回

　　良好的壓縮性和柔軟性

　　藍色二次護套采用阻燃PVC，使光纜具有良好的阻燃效果

　　mgtsv光纜的部分規格型號有：

4芯mgtsv光纜、mgxtsv-4b1.3（最大芯數可達144）

6芯mgtsv光纜，mgtsv-6b1.3（最大芯數144）

8芯mgtsv光纜，mgxtsv-8b1.3（最大芯數144）

12芯mgtsv光纜，mgtsv-12b1.3（最大芯數144）

16芯mgtsv光纜，mgxtsv-16b1.3（最大芯數144）

24芯mgtsv光纜，mgtsv-24b1.3（最多144芯）

礦用光纜MGTSV不僅繼承了光纖光纜的全部性能外，還因為煤礦行業的特殊要求而增設了許多特殊性能，

主要增設的性能為阻燃特性、防鼠特性（礦井特殊環境），因煤礦、金礦、鐵礦等礦井，特別是煤礦為事故多發地，

為確保意外發生時仍然保證通訊暢通，減少損失，國家安全生產監督管理局（國家煤礦安全監察局）

強制要求用于煤礦的所有產品，也包括通訊光纜在內的安全認證即：礦用產品安全標志認證。

MGXTSV-48b1

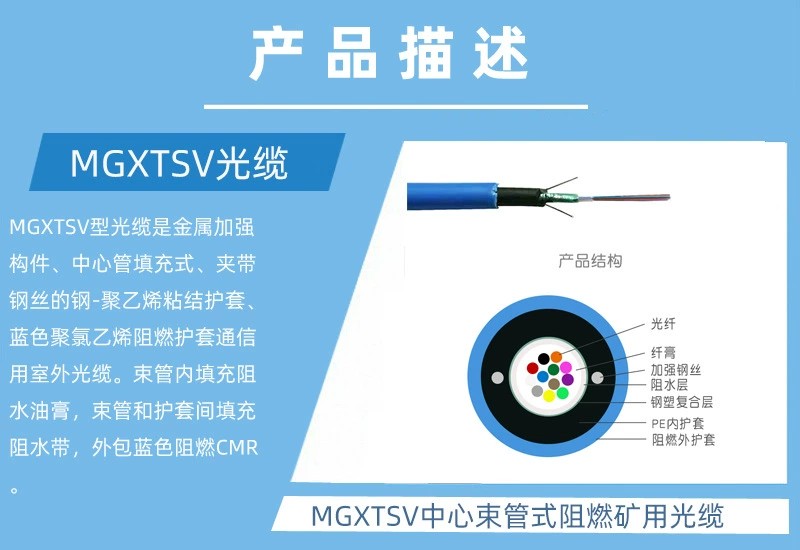

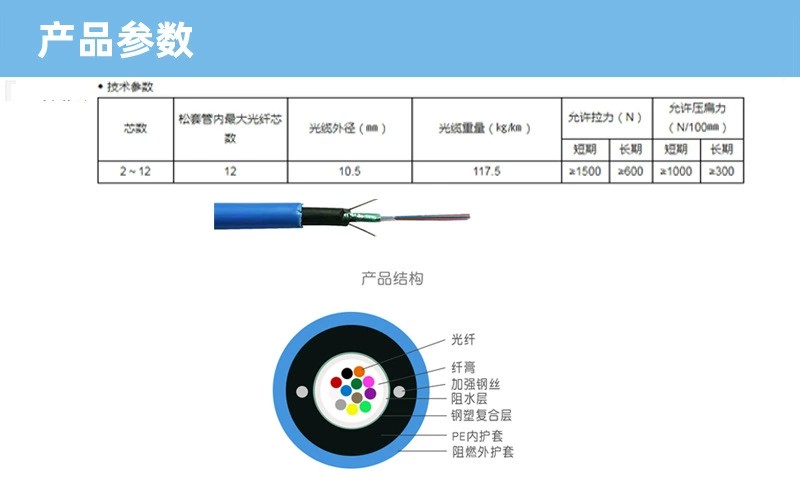

MGXTSV礦用通信光纜是將單模或者多模光纖套入高模量材料制成的松套管中，松套管內填充觸變性防水化合物，松套管外用一層涂塑鋼帶(PSP)縱包,鋼帶和松套管之間加阻水材料以保證光纜的緊湊和縱向阻水，兩側放置兩根平行鋼絲后擠制阻燃聚烯烴護套，外護套為藍色阻燃聚氯乙烯。

MGXTSV礦用通信光纜執行標準MT/T 386-2011  Q/TY1009-2020

煤礦用通信光纜型號及其名稱

MGTS：金屬加強構件、松套層絞填充式、鋼—聚乙烯粘結護層、阻燃聚烯烴外護套煤礦用阻燃通信光纜。

MGTSV：金屬加強構件、松套層絞填充式、鋼—聚乙烯粘結護層、阻燃聚氯乙烯外護套煤礦用阻燃通信光纜。

MGXTSV：中心管填充式、金屬加強構件、鋼—聚乙烯粘結護層、阻燃聚氯乙烯護套煤礦用阻燃通信光纜

MGTS33：煤礦用金屬加強構件、松套層絞填充式、鋼-聚乙烯粘結護套、鋼絲鎧裝、阻燃聚烯烴護套通信光纜

MGTSV礦用光纜規格型號

4芯MGTSV光纜，MGTSV-4B1.3

6芯MGTSV光纜，MGTSV-6B1.3

8芯MGTSV光纜，MGTSV-8B1.3

12芯MGTSV光纜，MGTSV-12B1.3

16芯MGTSV光纜，MGTSV-16B1.3

24芯MGTSV光纜，MGTSV-24B1.3

36芯MGTSV光纜，MGTSV-36B1.3

48芯MGTSV光纜，MGTSV-48B1.3

72芯MGTSV光纜，MGTSV-72B1.3

96芯MGTSV光纜，MGTSV-96B1.3

MGXTSV礦用光纜規格型號

4芯MGXTSV光纜，MGXTSV-4B1.3

6芯MGXTSV光纜，MGXTSV-6B1.3

8芯MGXTSV光纜，MGXTSV-8B1.3

12芯MGXTSV光纜，MGXTSV-12B1.3

MGTS礦用光纜規格型號

4芯MGTS光纜，MGTS-4B1.3

6芯MGTS光纜，MGTS-6B1.3

8芯MGTS光纜，MGTS-8B1.3

12芯MGTS光纜，MGTS-12B1.3

16芯MGTS光纜，MGTS-16B1.3

24芯MGTS光纜，MGTS-24B1.3

36芯MGTS光纜，MGTS-36B1.3

48芯MGTS光纜，MGTS-48B1.3

72芯MGTS光纜，MGTS-72B1.3

96芯MGTS光纜，MGTS-96B1.3

122芯MGTS光纜，MGTS-122B1.3

144芯MGTS光纜，MGTS-144B1.3

MGTS33礦用光纜規格型號

4芯MGTS33光纜，MGTS33-4B1.3

6芯MGTS33光纜，MGTS33-6B1.3

8芯MGTS33光纜，MGTS33-8B1.3

12芯MGTS33光纜，MGTS33-12B1.3

16芯MGTS33光纜，MGTS33-16B1.3

24芯MGTS33光纜，MGTS33-24B1.3

36芯MGTS33光纜，MGTS33-36B1.3

48芯MGTS33光纜，MGTS33-48B1.3

72芯MGTS33光纜，MGTS33-72B1.3

96芯MGTS33光纜，MGTS33-96B1.3

122芯MGTS33光纜，MGTS33-122B1.3

144芯MGTS33光纜，MGTS33-144B1.3

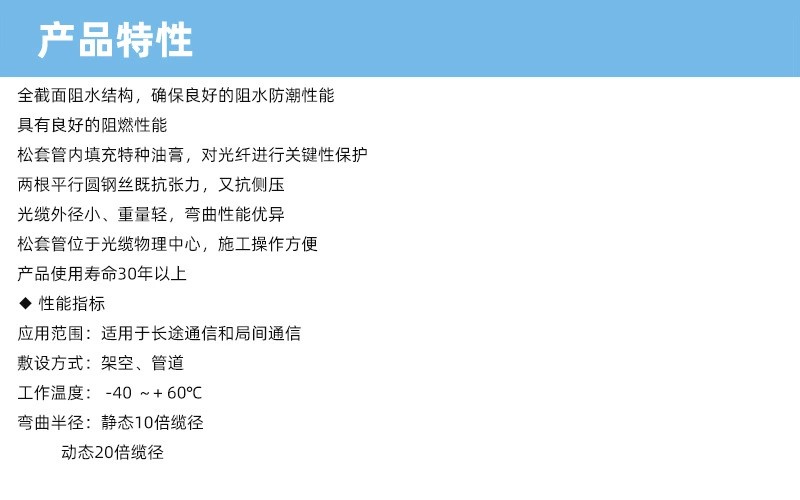

煤礦用通信光纜具有很好的機械性能和溫度特性；

全截面阻水結構，確保良好的阻水防潮性能；

松套管材料本身具有良好的耐水解性能和較高的強度；

管內充以特種油膏，對光纖進行了關鍵性的保護；

特種護套材料具有優異的阻燃性能；

雙面涂層鋼帶保證光纜的抗拉強度；

兩根平行的鋼絲保證光纜的抗拉強度；

直徑小、重量輕、容易敷設；

MGXTSV礦用阻燃通信光纜松套管位于光纜物理中心，施工操作方便
